Arka göbek düzeneğinin anatomisi ve önemi

. arka göbek tertibatı , genellikle gözden kaçan ama kritik bir bileşen, bir aracın performansında, güvenliğinde ve genel sürüş dinamiklerinde çok önemli bir rol oynar. Tekerlek ve aracın süspansiyon sistemi arasında önemli bir bağlantı olarak hizmet eder, aracın ağırlığını desteklerken ve tahrikli akslardaki tekerleklere güç iletirken tekerlek dönüşünü kolaylaştırır. Tasarım, işlevi, ortak sorunları ve bakımının kapsamlı bir şekilde anlaşılması, otomotiv profesyonelleri ve meraklıları için gereklidir.

Anatomi ve fonksiyon
Özünde, arka göbek düzeneği, muazzam kuvvetlere dayanacak şekilde tasarlanmış sofistike bir mühendislik parçasıdır. Birincil bileşenleri tipik olarak şunları içerir:
Hub: Tekerleğin cıvatalandığı merkezi dönen parça. Tekerlek saplamalarına ve tekerlek için bir montaj flanşına sahiptir.
Rulmanlar (tekerlek yatakları): Bunlar belki de en kritik unsurlardır, bu da merkezin minimum sürtünme ile düzgün bir şekilde dönmesine izin verir. Modern göbek düzenekleri genellikle rulmanı, göbeği ve bazen ABS sensör halkasını tek bir değiştirilebilir birime entegre eden kapalı, önceden yağlanmış ve bakım içermeyen rulman birimlerini (genellikle "göbek yatak üniteleri" veya "tekerlek göbek üniteleri" olarak adlandırılır) içerir. Eski tasarımlar, gres ile periyodik paketleme gerektiren ayrı iç ve dış konik makaralı rulmanlara sahip olabilir.
Yatak Muhafaza/Knuckle: Bu bileşen rulmanları barındırır ve süspansiyon bileşenleri (örn. Kontrol kolları, şok emicileri) ve fren kaliperi için montaj noktaları sağlar.

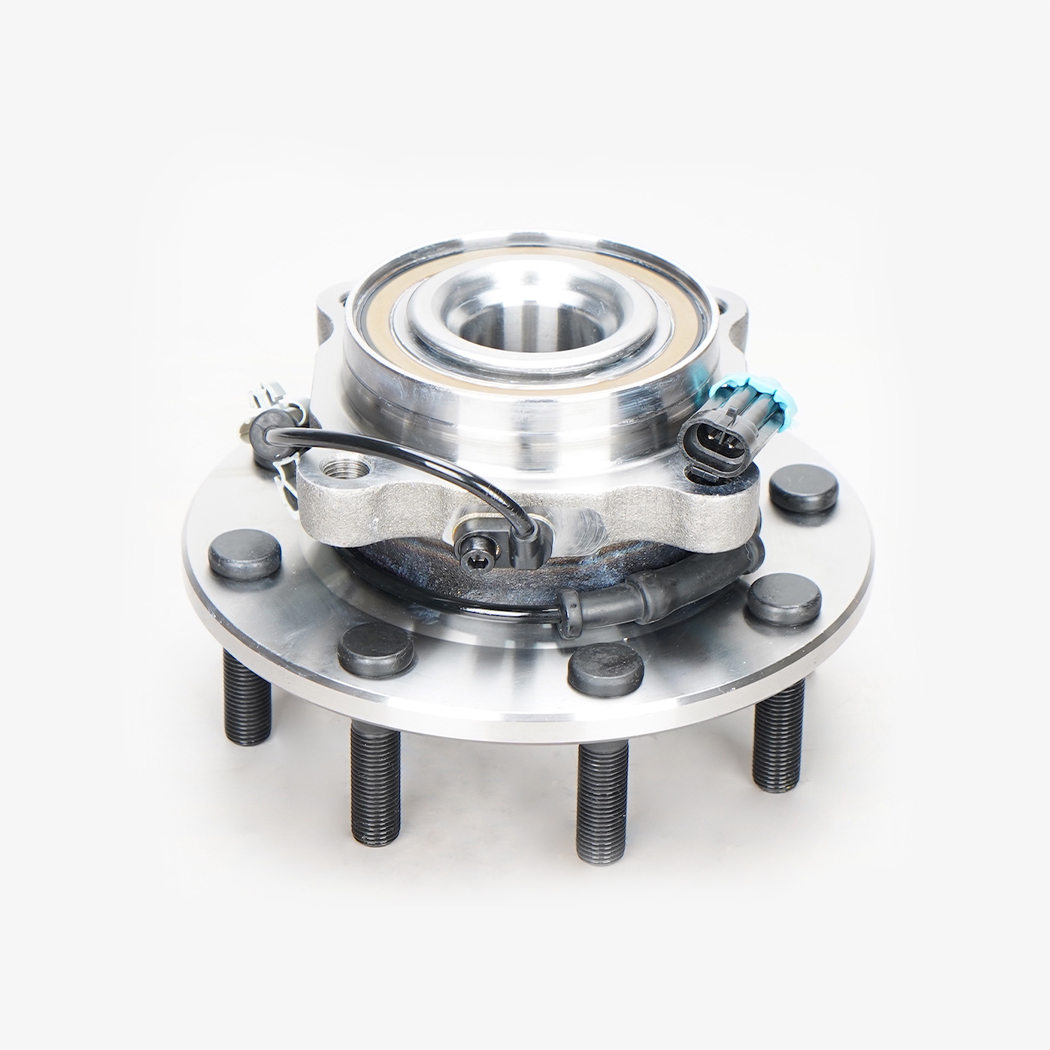

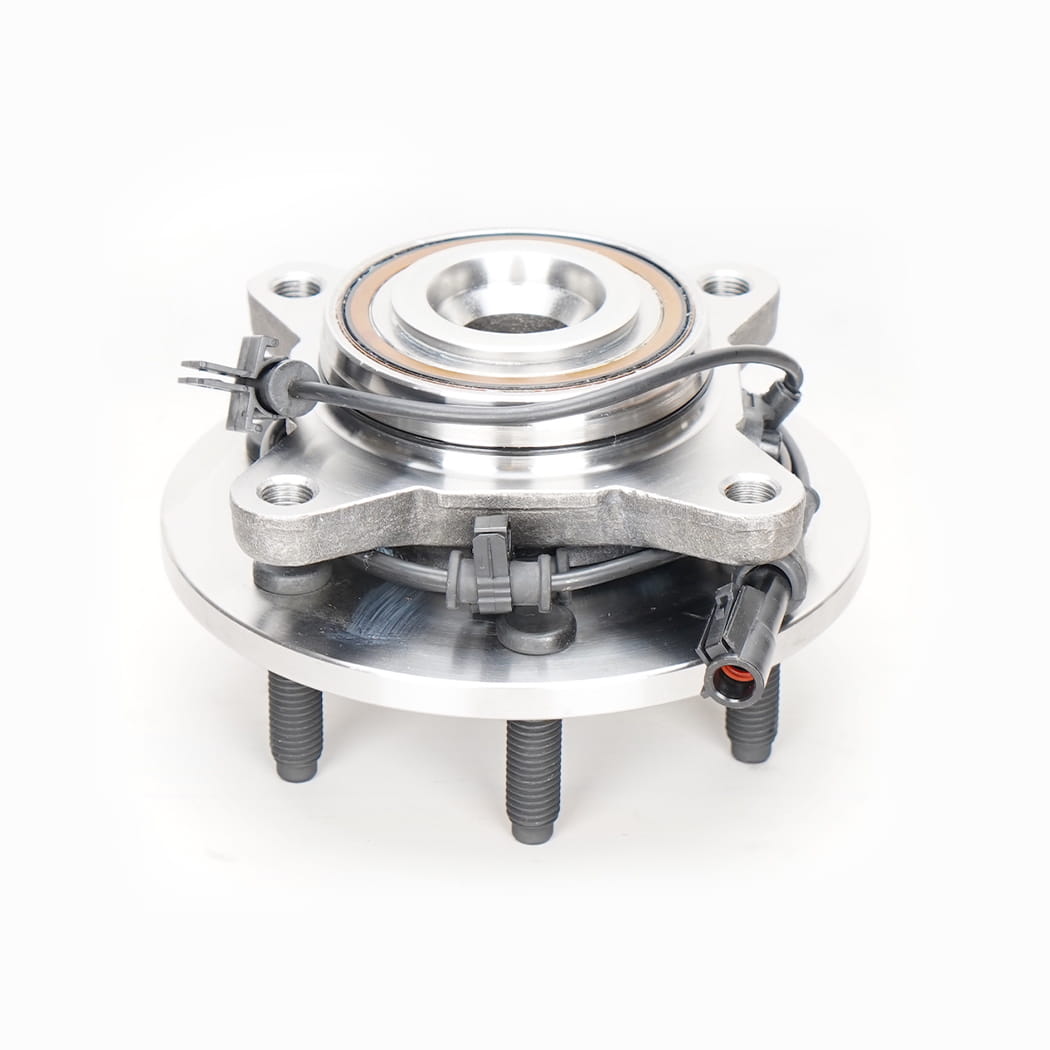

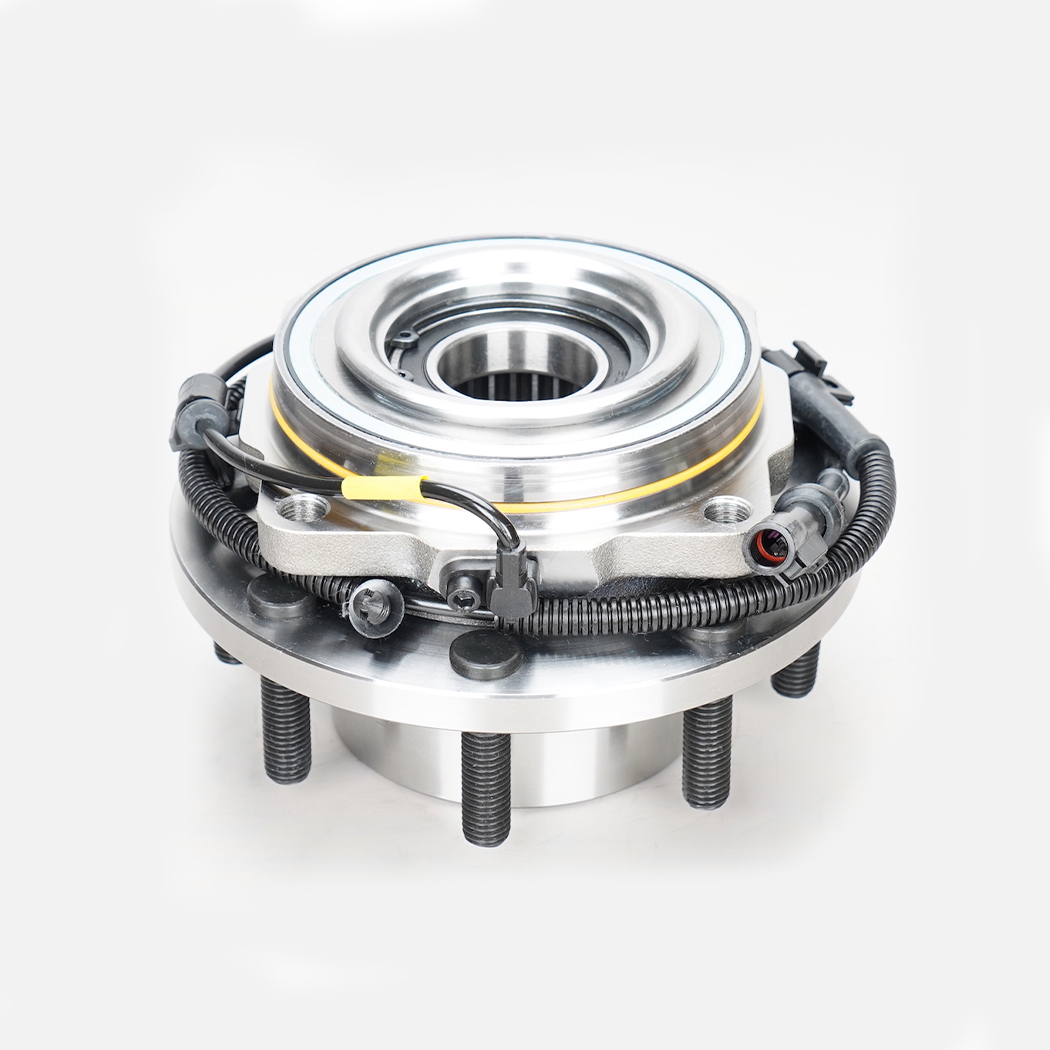

ABS sensörü (varsa): Birçok modern göbek düzeneği entegre bir ABS (kilit önleyici fren sistemi) sensörü ve ton halkası içerir. Bu sensör, fren çalışması ve genellikle çekiş kontrolü ve stabilite kontrol sistemleri için ABS kontrol modülüne önemli veriler sağlayarak tekerlek hızını izler.
Toz Kalkanı/Destek Plakası: Fren bileşenlerini ve göbek tertibatını kir, enkaz ve nemden korur.
Aks somunu (tahrikli akslar için): Tahrikli arka tekerleklere sahip araçlarda, büyük bir aks somunu göbek tertibatını aks şaftına sabitleyerek uygun yatak ön yükü sağlar.

Arka göbek düzeneğinin temel işlevi aşağıdakilere ayrılabilir:
Araç Ağırlığı Destekleme: Aracın statik ve dinamik yükünün önemli bir bölümünü taşır.
Tekerlek dönüşünü kolaylaştırmak: Entegre yataklar, tekerleğin minimum sürtünme ile serbest ve düzgün bir şekilde dönmesini sağlar ve verimli araç hareketini sağlar.
Tahrik torku (tahrikli akslar için) aktarma: Arkadan çekişli (RWD) ve dört tekerlekten çekiş (AWD) araçlarında, göbek montajı dönme gücünü, aks şaftı üzerinden diferansiyelden tekerleğe aktarır.
Frenler için montaj sağlama: Hub düzeneği, fren rotoru/davul için montaj yüzeyi sağlar.
ABS/Çekiş Kontrolü Etkinleştirme: Entegre ABS sensörü (varsa) modern araç güvenlik sistemlerinin uygun şekilde çalışması için hayati önem taşır.

Arka göbek düzenek türleri
Arka göbek düzeneklerinin tasarımı, aracın aktarma organları konfigürasyonuna ve süspansiyon tipine bağlı olarak önemli ölçüde değişebilir:
Tahrikli aks olmayan göbek düzenekleri (örneğin, önden çekişli arka akslar): Bunlar genellikle daha basittir, öncelikle tekerleği desteklemek ve dönüşe izin vermek için tasarlanmıştır. Sürücü torku iletmezler. Genellikle entegre bir hub ve rulman ünitesine sahiptirler.
Tahrikli aks göbeği düzenekleri (örneğin, arkadan çekişli, dört tekerlekten çekiş): Bunlar, motor gücünü tekerleklere iletme ile ilişkili kuvvetlere dayanacak şekilde tasarlanmış daha sağlamdır. Tipik olarak aks şaftı ile çiftleşmiş bir delik eklerler.

Bu kategoriler içinde, rulman tasarımına göre varyasyonlar mevcuttur:
Entegre göbek yatak üniteleri (üniteli rulmanlar): En yaygın modern tasarım. Bunlar, yatak yarışlarını, haddeleme elemanlarını ve genellikle göbek flanşını ve abs sensörünü içeren mühürlü birimlerdir. Tek bir birim olarak kolay değiştirme için tasarlanmıştır.
Hizmet edilebilir konik silindir yatakları: Eski araçlarda bulunan bu sistemler, rulman ön yükünün periyodik inceleme, temizlenmesi, yağlama ve ayarlanmasını gerektiren iki ayrı konik silindir yatağı (iç ve dış) kullanır.

Ortak sorunlar ve semptomlar
Sürekli stres ve dayandıkları kuvvetler nedeniyle, arka göbek düzenekleri aşınmaya ve başarısızlığa karşı hassastır. Yaygın sorunlar şunları içerir:
Yıpranmış veya hasarlı rulmanlar: Bu en yaygın konudur. Belirtiler şunları içerir:
Hırıltı, mırıldanma veya kükreyen gürültü: genellikle hızla artar ve dönerken değişebilir.
Titreşim: Direksiyon simidinden veya araç tabanından hissedilir.
Tekerlek gevşekliği/oyun: Tekerleği yatay ve dikey olarak sallarken aşırı oyun.
Eşit olmayan lastik aşınması.
ABS Işık Aydınlatması: Entegre ABS sensörü hasar görüyorsa veya arızalanıyorsa.
Bükülmüş veya hasarlı göbek flanşı: tekerlek sallanmasına ve titreşime yol açan darbe (örn., Bir çukur, kaldırım vuruşu) nedeniyle ortaya çıkabilir.
Korozyon: Bileşenleri yakalayabilir, çıkarmayı zorlaştırabilir ve potansiyel olarak sensör çalışmasını etkileyebilir.
ABS sensörü arızası: ABS uyarı ışığına yol açabilir ve ABS/çekiş kontrol sistemlerinin aydınlatılmasına ve arızalanmasına yol açabilir.
Soyulmuş tekerlek saplamaları: uygunsuz pabuç somun torkundan veya tekrarlanan tekerlek çıkarma/kurulumdan.

Teşhis ve Değiştirme
Başarısız bir arka göbek düzeneğinin doğru teşhisi çok önemlidir. Bu genellikle şunları içerir:
Yol Testi: Karakteristik sesleri dinlemek (hırıltı, uğultu) ve titreşimleri hissetmek.
Görsel inceleme: Hasar, sızıntı veya gevşek bileşen belirtileri kontrolü.
Tekerlek Oyun Kontrolü: Aracı Kaçmak ve Aşırı Oyunu Kontrol Etmek İçin Tekerleği Sallamak.
Bir stetoskopla dinleyin: Rulman gürültüsünün kaynağını tespit etmek.
ABS sensörü taraması: ABS arıza kodlarını kontrol etmek için bir teşhis tarayıcı kullanma.

Bir arka göbek düzeneğinin, özellikle entegre birimlerin değiştirilmesi genellikle basittir, ancak üretici tork özelliklerine özel araçlar ve bağlılık gerektirir. Anahtar adımlar genellikle şunları içerir:
Aracı kaldırma ve güvence altına almak: Jack kullanmak güvenlik anlamına gelir.
Tekerlek ve fren bileşenlerinin çıkarılması: kaliper, rotor/davul.
ABS sensör telinin bağlantısını kesme: varsa.
Aks somunun çıkarılması: Tahrikli akslar için.
Hub Montajını Bağlamak: Knuckle/arka koldan.
Yeni HUB Düzeneğinin Kurulması: Doğru hizalamanın sağlanması ve tüm bağlantı elemanlarının spesifikasyona tork edilmesi.
ABS sensörünün yeniden bağlanması ve frenlerin yeniden monte edilmesi.
Aracı indirmek ve pabuç fındık tork.

Bakım ve uzun ömür
Modern göbek taşıma birimleri büyük ölçüde bakım gerektirmezken, bazı uygulamalar uzun ömürlerine katkıda bulunabilir:
Uygun tekerlek torku: Aşırı sıkıcı veya yetersiz sıkıcı pabuç fındıkları göbeği ve yatakları strese sokabilir. Her zaman bir tork anahtarı kullanın.
Aracı aşırı yüklemekten kaçının: Aracın ağırlık kapasitesini aşmak, hub düzenekleri de dahil olmak üzere tüm süspansiyon bileşenlerine aşırı stres verir.
Derhal adres sorunları: Rulman başarısızlığının erken belirtilerini göz ardı etmek, felaket başarısızlığına yol açabilir, potansiyel olarak tekerlek ayrılmasına veya kontrol kaybına neden olabilir.
Düzenli denetimler: Lastik rotasyonları veya fren servisi sırasında, olağandışı oyun veya gürültü için hub alanının hızlı bir şekilde kontrolü sorunları erken yakalayabilir.
Kalite yedek parçaları: Değiştirme gerektiğinde, yüksek kaliteli OEM veya saygın satış sonrası parçalara yatırım yapmak güvenilirlik ve uzun ömür için çok önemlidir.

Sonuç olarak, arka göbek düzeneği hayati ama sıklıkla sade bir bileşendir. Sofistike tasarımı, pürüzsüz tekerlek dönüşü sağlar, aracın ağırlığını destekler ve güvenlik ve performansı artırmaya önemli ölçüde katkıda bulunur. İşlevini anlamak, başarısızlık belirtilerini tanımak ve uygun bakım ve değiştirme prosedürlerine bağlı kalmak, araç bütünlüğünü korumak ve güvenli ve rahat bir sürüş deneyimini sağlamak için çok önemlidir. .
